Golf 4 EDC15 : programmation EPROM et pose de supports PLCC

Informations rapides

Véhicule

Volkswagen Golf 4

Module

Calculateur moteur

Génération

Bosch EDC15 · variante exacte non documentée

Intervention

Programmation EPROM et pose de deux supports PLCC

Le cas en bref

Cette intervention a été réalisée sur un calculateur moteur de Volkswagen Golf 4 appartenant à la génération Bosch EDC15.

L’opération nécessitait un accès physique aux deux mémoires EPROM montées directement sur le PCB. La raison fonctionnelle exacte de la modification n’est pas documentée dans les éléments actuellement disponibles.

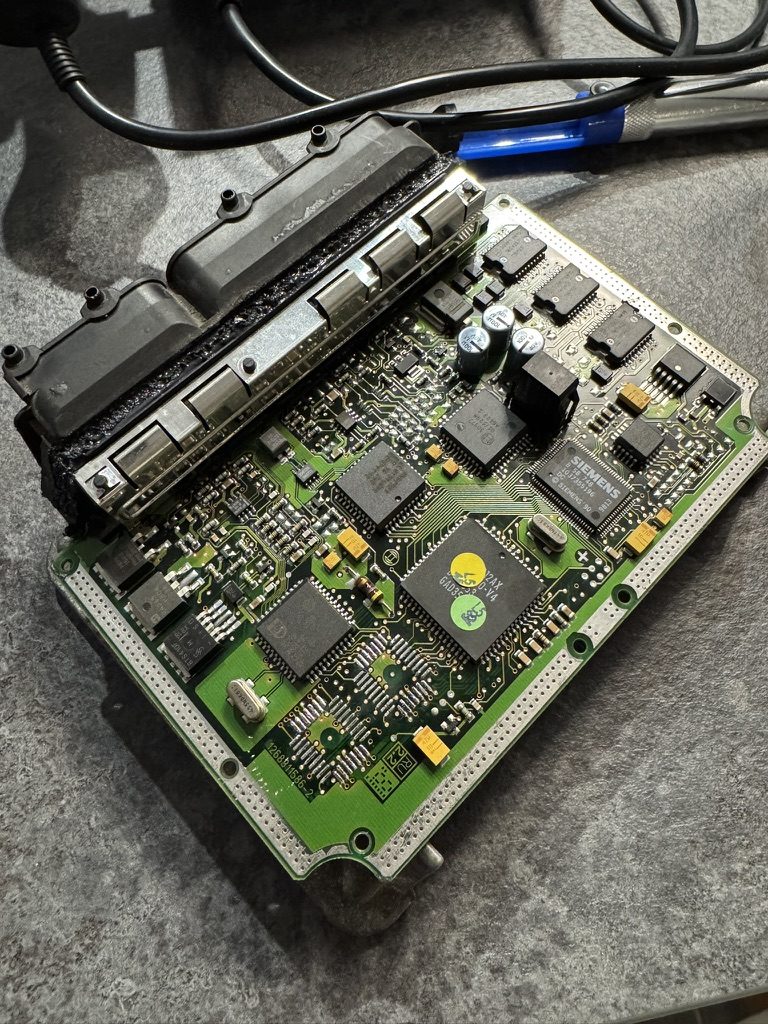

Intervention sur le calculateur

Le calculateur a été ouvert afin d’accéder physiquement aux deux mémoires concernées. La nature exacte de la modification demandée n’est pas documentée et n’est donc pas déduite.

Dessoudage des mémoires d’origine

Les deux EPROM montées directement sur la carte ont été identifiées puis dessoudées proprement. Leurs données d’origine ont été préservées avant la préparation et le nettoyage des zones de soudure.

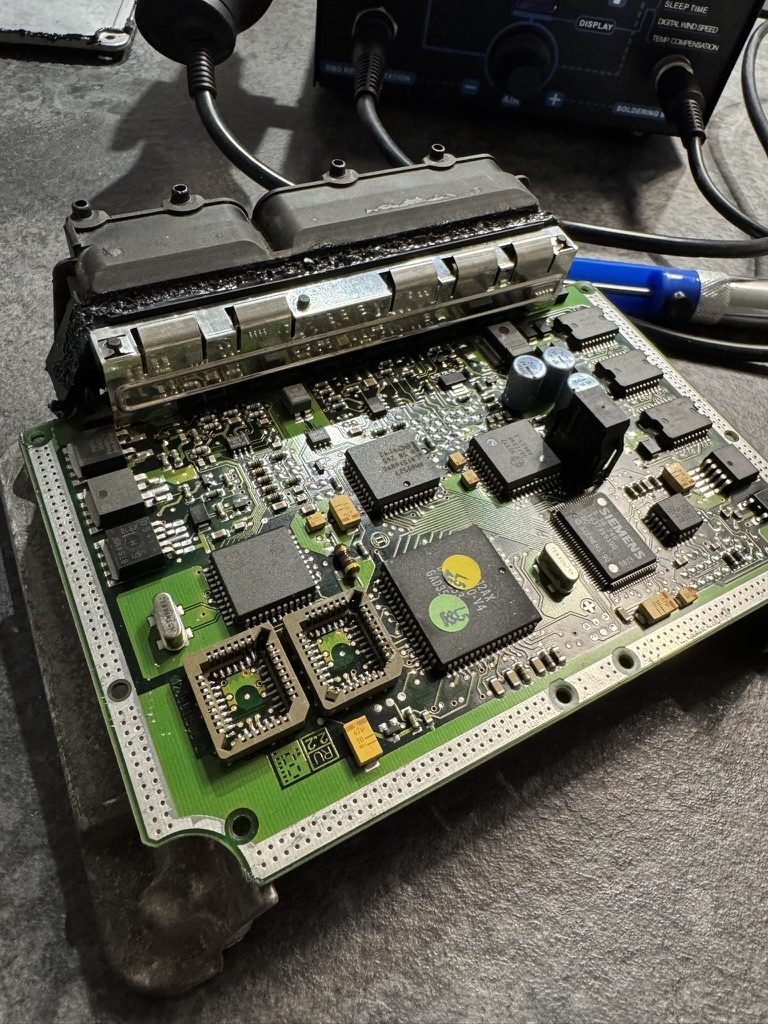

Installation des supports PLCC

Deux supports PLCC ont été implantés à la place du montage direct des mémoires. Les EPROM deviennent ainsi amovibles : une manipulation ultérieure ne nécessite plus de dessouder puis ressouder les mémoires directement sur le PCB.

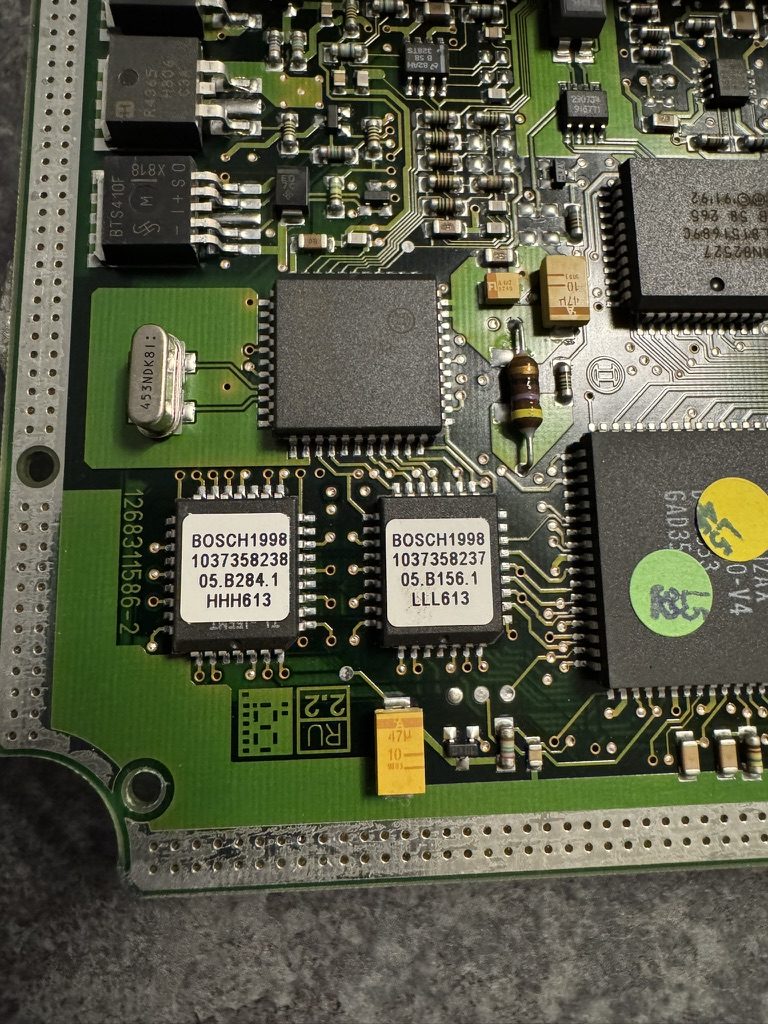

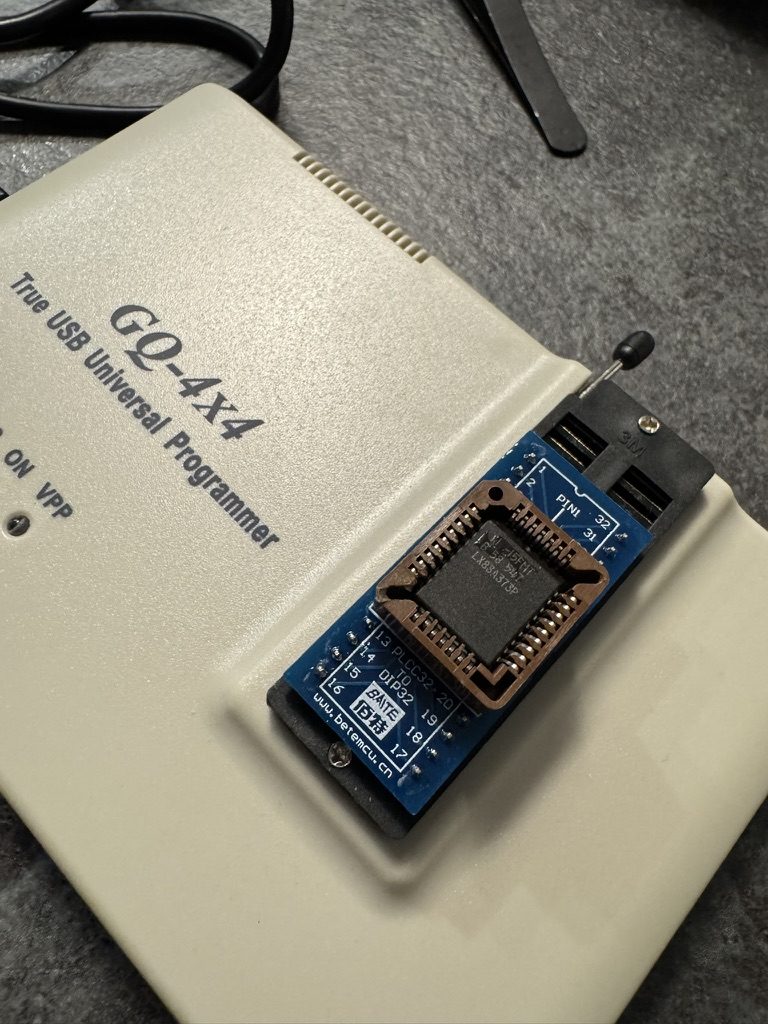

Programmation des nouvelles EPROM

Deux nouvelles EPROM ont été programmées avec les données nécessaires à l’intervention, puis insérées dans les supports PLCC. Le montage et l’intervention ont ensuite été contrôlés.

Résultat documenté

Le calculateur a été équipé de deux supports PLCC recevant deux nouvelles EPROM programmées. Les mémoires sont désormais amovibles et le montage a été contrôlé.

Limite de validation : Le résultat fonctionnel sur véhicule, le démarrage et un éventuel essai routier ne sont pas documentés.

Informations laissées inconnues

• Référence Bosch exacte du calculateur
• Numéros hardware et software
• Variante EDC15 précise
• Motorisation et année du véhicule
• Référence exacte et capacité des EPROM
• Résultat fonctionnel sur véhicule, démarrage et essai routier

Documentation visuelle

Questions fréquentes

Pourquoi poser des supports PLCC sur un calculateur EDC15 ?

Dans cette intervention, les deux EPROM initialement soudées au PCB ont été remplacées par des supports PLCC. Les nouvelles mémoires deviennent amovibles et une manipulation ultérieure ne nécessite plus un nouveau dessoudage directement sur la carte.

La programmation des EPROM nécessite-t-elle d’ouvrir le calculateur ?

Dans ce cas précis, oui. L’intervention documentée a nécessité l’ouverture du Bosch EDC15, l’accès physique aux deux mémoires, leur dessoudage puis la pose de deux supports. Cette conclusion ne doit pas être généralisée à toutes les variantes EDC15.

Quel est le tarif d’une programmation EPROM sur Golf 4 EDC15 ?

Le tarif ne peut pas être déduit de ce seul cas atelier. Il dépend de la référence exacte du calculateur, de son état, des mémoires présentes et de l’objectif demandé. Une photographie nette de l’étiquette et une description de la demande permettent à JimLab de confirmer la faisabilité et le tarif avant tout envoi.

Quelles informations transmettre pour faire étudier un calculateur EDC15 ?

Indiquez le véhicule concerné, joignez une photographie lisible de l’étiquette du calculateur et précisez l’objectif de l’intervention ainsi que les symptômes ou le contexte disponibles. Aucune expédition n’est demandée avant la qualification du dossier.
